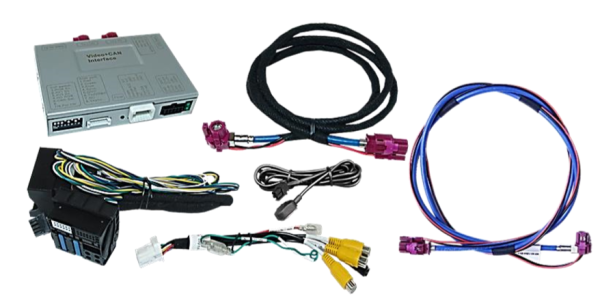

Video-Einspeiser für Rückfahrkamera, Frontkamera und eine weitere Videoquelle. Passend für BMW Fahrzeuge der F- und G-Serie mit NBT2 und 6.5, 7, 8.8 oder 10.25 Zoll Monitor und Mini mit NBT2 und 8.8 Zoll. Mit HSD+2 LVDS Anschluss. Für Touch und Nicht-Touch Monitore.
Beschreibung
Das v.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera und einer weiteren Video-Quelle (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
1 FBAS Eingang für Frontkamera
1 FBAS Video-Eingang für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Front Kamera Schaltung nach Auslegen des Rückwärtsganges für 10 Sekunden
Bewegliche Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Kompatibilität
HerstellerModellNavigation
BMWF-Serien Modelle ab ca. 05/2016 und
G-Serien Modelle
mit NBT2 (neues Hauptmenü + flacherer iDrive)Radios, S6UNA Navigation, S606A Business Navigation, S609A Professional Navigation oder S6UPA Navigation Plus
NBT2 EVO - F+G-Serie
6.5, 7, 8.8 und 10.25 Zoll Monitor
MiniFahrzeuge ab ca. 2016/2017609 Professional Navigation NBT2 Evo
8.8 Zoll Monitor (neues Hauptmenü)
Einschränkungen
Nur VideoDas Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-RückfahrkameraAutomatische Umschaltung auf die Werks-Rückfahrkamera ist nur möglich, solange der Rückwärtsgang eingelegt ist (keine Verzögerung der Umschaltung möglich). Die automatische Umschaltung auf die Werks-Rückfahrkamera funktioniert nicht aus dem Video-Modus einer am Video-Eingang des Interface angeschlossenen Video-Quelle.
After-Market FrontkameraUmschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 10 Sekunden. Eine manuelle Umschaltung auf die Frontkamera ist nicht möglich.
Bewegliche AbstandslinienDie Darstellung der beweglichen Abstandslinien funktioniert nicht in allen Fahrzeugen.
Werks-PDC-AnzeigeDie Darstellung der Werks-PDC-Anzeige funktioniert nicht in allen Fahrzeugen.
BildformateBei 8.8 Zoll und bei 10.25 Zoll Monitoren ist die Darstellung der eingespeisten Videoquellen nur im Vollbildmodus (gestreckt) möglich
Video QuellenNur NTSC Video-Quellen kompatibel.
Anschlüsse
Bildeinspeisung: 4+2-Pin HSD+2
Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingang: Cinch Buchse
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung12V DC
Ruhestrom2mA
Stromaufnahme450mA
Video Eingang FormateNTSC
Betriebstemperatur-40°C bis +85°C
Abmessungen Video-Box130 x 88 x 25mm (B x H x T)
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
